低压串联电抗器是用于低压无功补偿柜中的重要设备，其主要作用是与电容器串联，以抑制电网中的高次谐波、改善电压波形、提高功率因数，并保护电容器和其他电气设备。

　　一、功能与作用

　　1.抑制高次谐波：低压电网中可能存在大量整流、变流装置等谐波源，这些设备产生的高次谐波会严重危害主变及其他电器设备的安全运行。低压串联电抗器与电容器串联后，能有效吸收电网中的谐波，防止谐波放大和谐振现象。

　　2.改善电压波形：通过吸收谐波，低压串联电抗器有助于改善系统的电压波形，减少电压畸变。

　　3.提高功率因数：低压串联电抗器与电容器配合使用，可以提高系统的功率因数，降低无功损耗，提高电网效率。

　　4.保护电容器：低压串联电抗器能抑制合闸涌流及操作过电压，有效保护电容器，延长其使用寿命。

　　二、结构特点

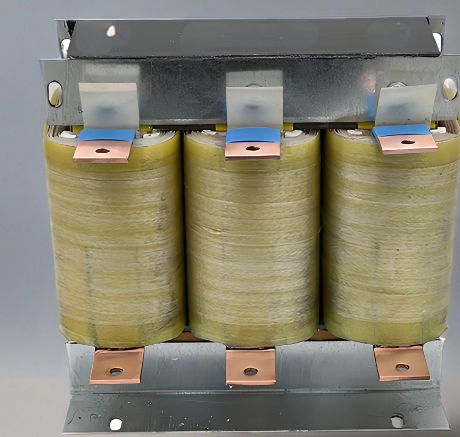

　　1.类型：低压串联电抗器分为三相和单相两种，均为铁心干式结构。

　　2.铁芯材料：采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

　　3.线圈与铁芯：线圈采用高强度漆包线绕制，排列紧密且均匀，外表不包绝缘层，具有良好的散热性能。线圈和铁芯组装成一体后，经过预烘、真空浸漆、热烘固化等工艺流程，使两者牢固地结合在一起，减小运行时的噪音，并具有极高的耐热等级。

　　4.其他特点：电抗器具有体积小、重量轻、外观美等优点，且外露部件均采取了防潮防尘处理，引出端子采用优质铜管端子。

　　三、技术参数与使用条件

• 　　额定电压与频率：通常适用于230V～690V、50/60Hz的电网系统。

• 　　输出功率：根据具体需求设计，常见范围为5-70KVAR(特殊容量可另行设计)。

• 　　电抗率：可根据电网谐波情况选择，如1%、6%、7%、12%、13%、14%等。

• 　　环境温度与湿度：运行环境温度通常为-25℃～+45℃(或-25℃～+50℃，特殊设计可达-40℃～+55℃)，相对湿度不超过90%(或95%)。

• 　　海拔与安装：海拔高度不超过2000米(更高海拔可定制)，安装时应保证良好的通风条件。

　　四、选型与应用

　　1.电抗率选择：在选择低压串联电抗器时，需要根据电网中的谐波情况来确定合适的电抗率。例如，当电网中5次谐波含量较高时，可选择电抗率为6%或7%的电抗器;当3次谐波含量较高时，可能需要选择电抗率为12%或更高的电抗器。

　　2.与电容器配合：低压串联电抗器通常与电容器配合使用，组成LC回路。在选择电容器时，需要考虑其额定电压、容量以及与电抗器的匹配性。

　　3.安装与调试：低压串联电抗器应安装在通风良好、无有害气体和易燃易爆物品的场所。安装完成后，需要进行调试和测试，以确保其正常运行和性能达标。
