高压集合式并联电容器

　　集合式高压并联电容器主要用于工频电力系统中进行无功补偿，以提高电网功率因数，改善电压质量，降低设备和线路损耗，充分发挥供电设备的效率。具有容量大，占地面积小，安装维护方便等特点。

　　使用环境要求

　　安装运行地点海拔不超过2000米，周围环境空气温度为-40~+40℃ ，地震烈度：水平方向0.25g，垂直方向0.125g。安装运行地区应无严重腐蚀性气体和蒸汽，无导电性及爆炸性尘埃，无剧烈的机械震动。

　　主要技术性能

　　1.在额定电压和额定频率下，温度为20℃时，tgδ≤0.0003。

　　2.在额定电压和额定频率下连续使用，在允许的环境范围内，油箱内最热点温升不超过15K。

　　3.在1.5倍额定电压下，电容器局部放电量<50PC 。

　　4.允许在1.1倍额定电压下长期运行。

　　5.允许在由于过电压和高次谐波造成的有效值为额定电流的1.30倍的稳态过电流下运行。对于电容具有最大正偏差的电容器，稳态过电流允许达到额定电流的1.37倍。

　　6.电容偏差：0~+5% 。

　　7.特殊结构和性能参数要求的产品按订货要求提供。

　　分类结构：

　　结构特征：

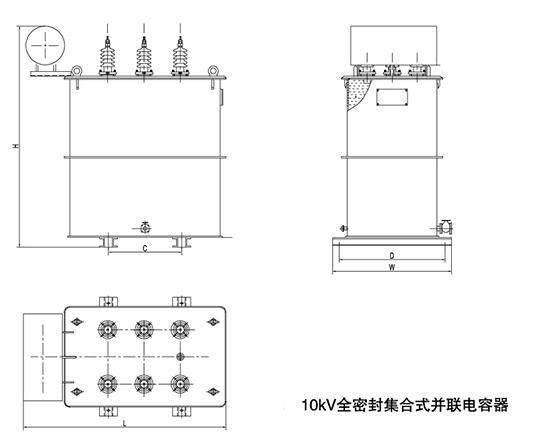

　　1.集合式高压并联电容器分三相和单相两种，容量设置可分为固定式和可调容式。

　　2.单相集合式高电压并联电容器有两个出线套管，也有三个出线套管。前者组成三相电容器组后.用于开口三角琴序电压保护形式后者用于差动保护形式.

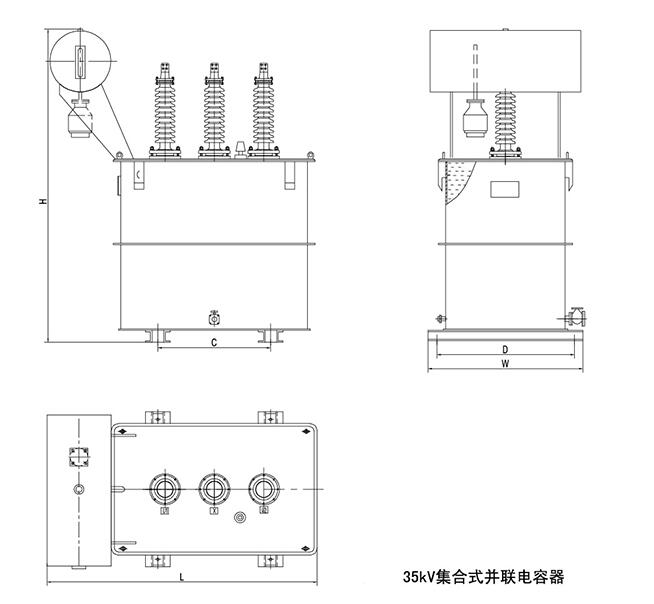

　　3.三相集合式高电压并联电容器有6个出线套管每相首尾各一个.内部接线为III型.三相兰独存在，互不相连。

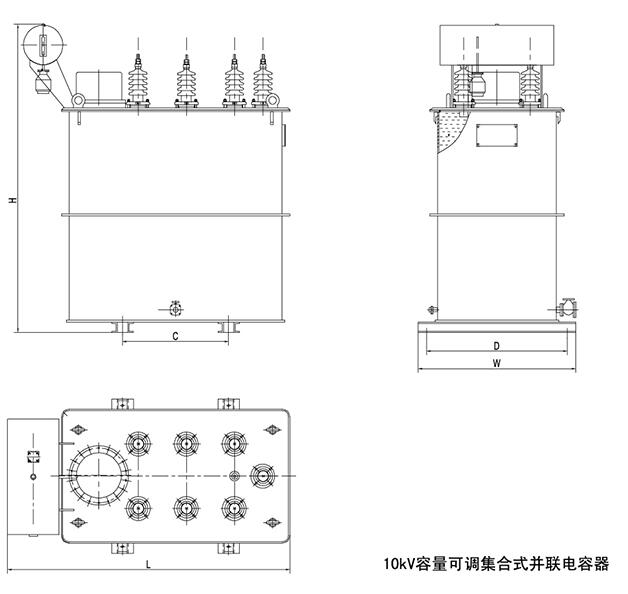

　　4.可调容式集合式高压并联电容器，其分档形式有等容(1/2+1/2) Qn和不等容(1/3十2/3) Qn两种.产品有7个出线套管.其中1个套甘接电源.其余6个套管分为两组容量和串联电抗器连接。

　　5.集合式高电压并联电容器主要由器身、油箱，出线套甘等几部分组成.器身由一定数量的电容器兰元串并联组成.电容器单元中的元件全部并联.每个元件串联一个内熔丝.

　　6.油箱内填充的45≠变压器油，通过器身中电容骼单元间的纵横油道，将电容器单元内的热量传导到箱壁后散发出去.

　　保护

　　1.电容器的内熔丝能及时对损坏的元件R离t保障电容9-1整体继续安全运行.

　　2.开口三角零序电压保护、差动电压保护按某一故障串段完好元件过压值不超过1.2-1.5额定电压计算整定电压.动作时限0.5s.

　　维护

　　1.电容器投运前应做好外壳表面套甘及各电气连接部位的清洁工作.并应定期油扫以保证安全运行.

　　2.对电容器外壳定期进行油漆防腐工作。

　　3.电容器在运行过程中一旦出现跳闸报普等情况.应查明原因.在未查明原因前不得重新合上开关.

　　4.电容骼从电网切除后.虽经放电装置放电.但在人体接触其导电部位前仍而将其端子短接并接地.电容器回路自断开后的l min内不得重新投入。
