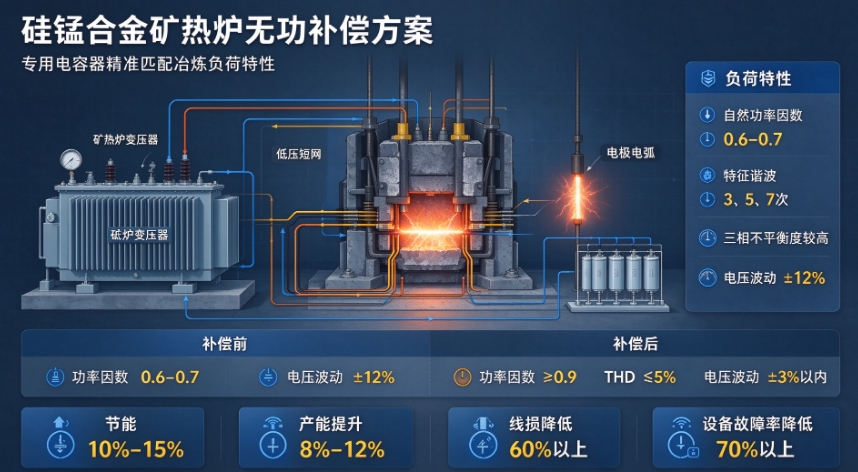

硅锰合金矿热炉无功补偿电力电容器方案，核心是通过专用电容器精准匹配冶炼负荷特性，将系统功率因数从0.6-0.7提升至0.9以上，同时抑制谐波、稳定电压，实现节能10%-15%、产能提升8%-12%的效果。

　　一、方案核心设计依据

　　硅锰合金矿热炉属于周期性电极升降的非线性冲击负载，短网电抗大、低电压大电流运行，自然功率因数仅0.6-0.7，同时伴随3、5、7次特征谐波，三相负荷不平衡度较高。

• 　　无功主要来源：电弧冶炼的感性无功、电极/水冷电缆/短网/变压器的自感与互感无功

• 　　核心治理目标：补偿后功率因数月均值≥0.9，电网侧谐波畸变率THD控制在5%以内，电压波动从±12%降至±3%以内

　　二、补偿容量精准计算

　　‌1.精确计算法‌：基于矿热炉总有功功率P，按公式 Qc=P×(tan⁡φ1−tan⁡φ2)Qc=P×(tanφ1−tanφ2) 计算，其中补偿前功率因数cosφ₁取0.65，目标cosφ₂取0.92

　　‌2.经验估算法‌：按矿热炉变压器额定容量的40%-60%配置总补偿容量，适配硅锰炉高无功占比特性

　　3.‌分组策略‌：采用等比数列法(1:2:4:8比例)分组，用最少组数实现精细调节，覆盖从变压器空载到满负荷冶炼的全工况无功需求

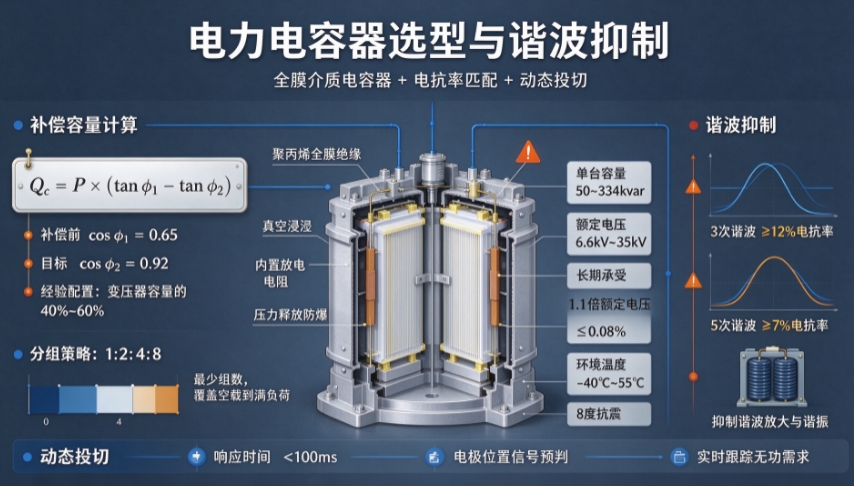

　　三、电力电容器核心选型

　　选用‌矿热炉专用全膜介质电容器‌，适配硅锰炉极端工况：

• 　　结构参数：聚丙烯薄膜全膜绝缘，真空浸渍处理，不锈钢/高强度铝合金外壳，内置放电电阻、压力释放防爆装置

• 　　电气参数：单台容量50-334kvar，额定电压覆盖6.6kV-35kV，可承受1.1倍额定电压长期运行，损耗角正切值tanδ≤0.08%

• 　　环境适配：-40℃-55℃宽温运行，IP33及以上防尘防溅，8度抗震设计，适应冶炼车间强振动、多粉尘环境

　　四、谐波抑制与保护配置

　　针对硅锰炉的谐波特性，电容器组串联对应电抗率的电抗器：

• 　　3次谐波配置≥12%电抗率，5次谐波配置≥7%电抗率，避免谐波放大与谐振风险

• 　　配套保护：熔断器额定电流按支路额定电流的1.6倍选型，配置桥差不平衡保护(动作时间<0.5s)、过流、过压、欠压及谐振自动切除保护

• 　　投切控制：采用响应时间<100ms的动态投切装置，结合电极位置信号预判无功需求，实现冶炼过程的实时跟踪补偿

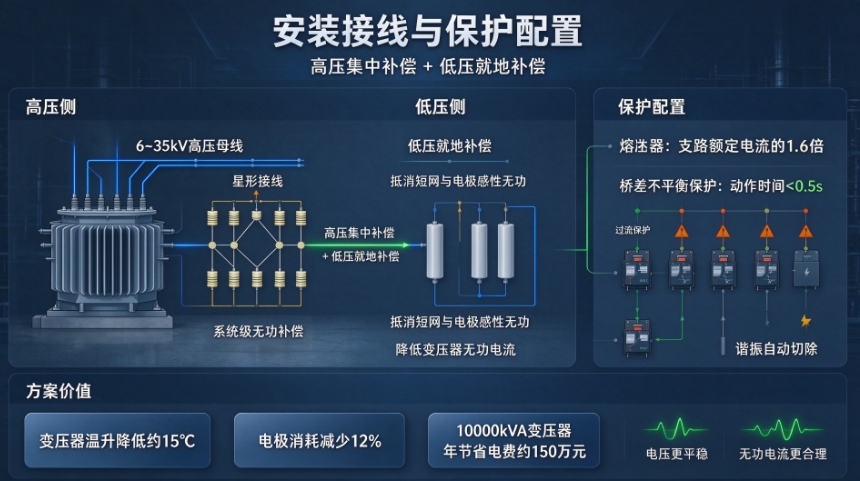

　　五、 安装位置与接线方式

　　推荐采用‌高压集中补偿+低压就地补偿‌的组合方案：

• 　　高压侧：在矿热炉变压器6-35kV高压母线处集中安装电容器组，采用星形接线，实现系统级无功补偿

• 　　低压侧：在矿热炉二次短网端就近安装低压补偿电容器，直接抵消短网和电极的感性无功，大幅降低变压器传输的无功电流

• 　　接线要求：根据系统接地方式选星形/三角形接线，分相补偿装置适配硅锰炉三相不平衡负荷特性

　　六、方案实施核心效益

　　节能降本：线路损耗降低60%以上，避免力率电费罚款，10000kVA变压器年节省电费约150万元

　　产能提升：变压器利用效率提升，在不扩容的情况下增产8%-12%，电极消耗减少12%

　　设备延寿：炉变温升降低15℃，短网运行震动和噪声大幅下降，设备故障率降低70%以上
