可变电容器介绍分类与特点及关键参数

　　可变电容器(Variable Capacitor)作为电子电路中的关键元件，是一种电容值可在一定范围内连续或分级调节的电子元件，其核心功能是通过改变电容值来调整电路的频率特性、匹配阻抗或实现滤波等功能，其调节灵活性使其在频率控制、信号处理等领域不可替代。

　　一、结构与原理

　　可变电容器通常由定片(固定极板)和动片(可动极板)组成，两者之间通过空气、云母、陶瓷或塑料薄膜等介质隔离。通过机械方式(如旋转动片)改变极板间的重叠面积或间距，从而调节电容值：

　　重叠面积变化：极板部分重叠时电容较大，完全错开时电容最小。

　　间距变化：极板间距增大时电容减小(较少采用，因需高精度机械结构)。

　　其电容值遵循公式：

　　C=ε⋅A/d

　　其中，ε 为介质介电常数，A 为极板重叠面积，d 为极板间距。

　　二、分类与特点

　　根据介质和结构差异，可变电容器可分为以下类型：

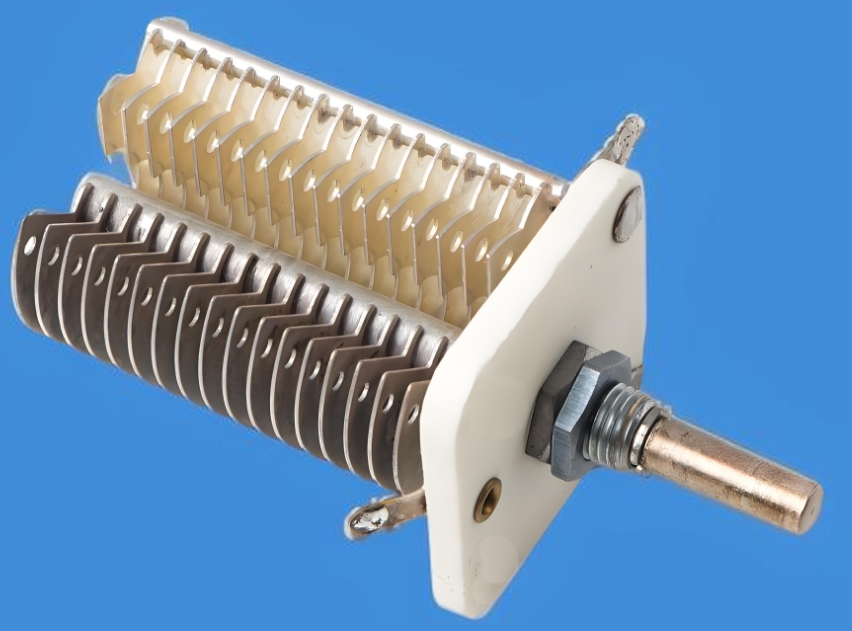

　　1、空气介质可变电容器

　　特点：以空气为介质，损耗低、稳定性高，但体积较大。

　　应用：高频电路、调谐电路(如老式收音机)。

　　类型：单联、双联(同步调节)、多联(多频段调节)。

　　2、固体介质可变电容器

　　特点：采用云母、陶瓷或塑料薄膜作为介质，体积小、重量轻，但易磨损。

　　应用：便携式设备、晶体管收音机。

　　类型：密封单联、双联、四联(用于AM/FM多波段)。

　　3、微调电容器(Trimmer Capacitor)

　　特点：电容调节范围小(几皮法至几十皮法)，通常作为固定电容的补充调谐。

　　应用：精密电路的校准(如振荡器频率微调)。

　　4、真空可变电容器

　　特点：极板置于真空腔内，耐高压、损耗极低。

　　应用：高频发射机、高功率射频电路。

　　5、变容二极管(Varactor Diode)

　　原理：利用PN结反向偏置时的电容效应，通过电压调节电容值。

　　特点：无机械部件、响应快，但线性度较差。

　　应用：现代通信设备的自动调谐电路。

　　三、关键参数

　　1.电容范围：从几皮法(pF)到数百皮法(常见)，真空可变电容器可达数千皮法。

　　2.调节精度：取决于机械结构，微调电容器精度最高。

　　3.品质因数(Q值)：高频下电容的损耗指标，空气介质可变电容器Q值较高。

　　4.耐压：根据介质和结构不同，从几十伏到数千伏。

　　四、应用场景

　　1.调谐电路：收音机、电视机通过调节电容值选择特定频率的信号。

　　2.阻抗匹配：射频电路中调整电容以实现最大功率传输。

　　3.滤波器：改变截止频率或带宽(如LC滤波器)。

　　4.振荡器：与电感组成LC振荡电路，通过调谐电容改变振荡频率。

　　5.传感器：利用电容变化检测位移、压力等物理量(如电容式微机电系统，MEMS)。

　　五、优缺点对比

　　六、发展趋势

　　1.小型化与集成化：随着电子设备向微型化发展，固体介质可变电容器和变容二极管的应用将更广泛。

　　2.高频化：5G、卫星通信等领域对高频可变电容器(如真空可变电容器)的需求增加。

　　3.智能化：结合MEMS技术，开发可编程电容阵列，实现电容值的数字控制。

　　4.材料创新：采用高介电常数材料(如钛酸钡)或新型介质(如铁电聚合物)提升性能。

　　七、典型应用案例

　　1.老式收音机：使用空气双联可变电容器实现AM/FM调谐。

　　2.手机射频前端：通过变容二极管动态调整天线匹配电路。

　　3.医疗设备：电容式传感器用于无创血压监测或呼吸检测。
