电力电容常用的三种类型与介绍

　　电力电子电容器有多种类型, 按安装方法可分为室内和室外两种;根据其运行额定电压可分为低压和高压两类, 根据其相数可分为单相和三相两种, 除低压并联电容器外, 其余均为单相;根据其外壳材质可分为金属外壳、瓷绝缘壳、胶木壳等, 可分为以下3种类型。

　　电力电子电容器三种分类：

　　①分流电容器: 原相移电容器。主要用于补偿感应负载的无功功率, 提高功率因数, 提高电压质量, 减少线路损耗。单相并联电容器主要由心、壳和出口结构组成。金属箔 (如板材) 与绝缘纸或塑料薄膜一起折叠, 由多个元件、绝缘件和紧固件组成, 压成电容器芯并浸渍绝缘油。电容器板的引线是螺纹的, 并与出口连接件在插座衬套的下端平行连接。电容器的金属外壳用绝缘介质油填充。

　　②系列电容器: 系列在工频高压输电、配电线路中, 补偿线路电感的分布, 提高系统的静态和动态稳定性, 提高线路的电压质量, 提高传输距离和增加传输容量。其基本结构类似于并联电容器。

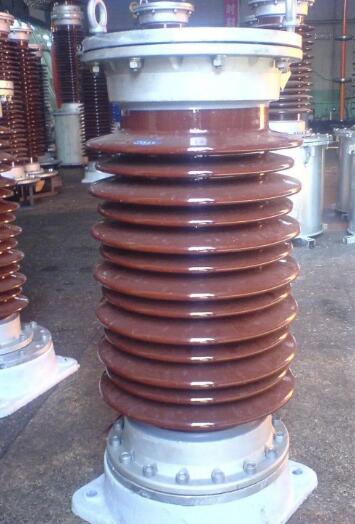

　　③耦合电容器: 主要用于高压输电线的高频通信、测量、控制和保护以及用于提取电能的零件。耦合电容器的高压端连接到输电线路上, 低压端通过耦合线圈接地, 使高频载波装置与高压电路在低电压下耦合。所述耦合电容器壳体包括底座和由瓷套和钢板制成的盖子。壳体装有由薄钢板制成的膨胀机, 以补偿浸渍剂的体积随温度的变化。
