矿热炉专用风冷干式并联电容器检验报告

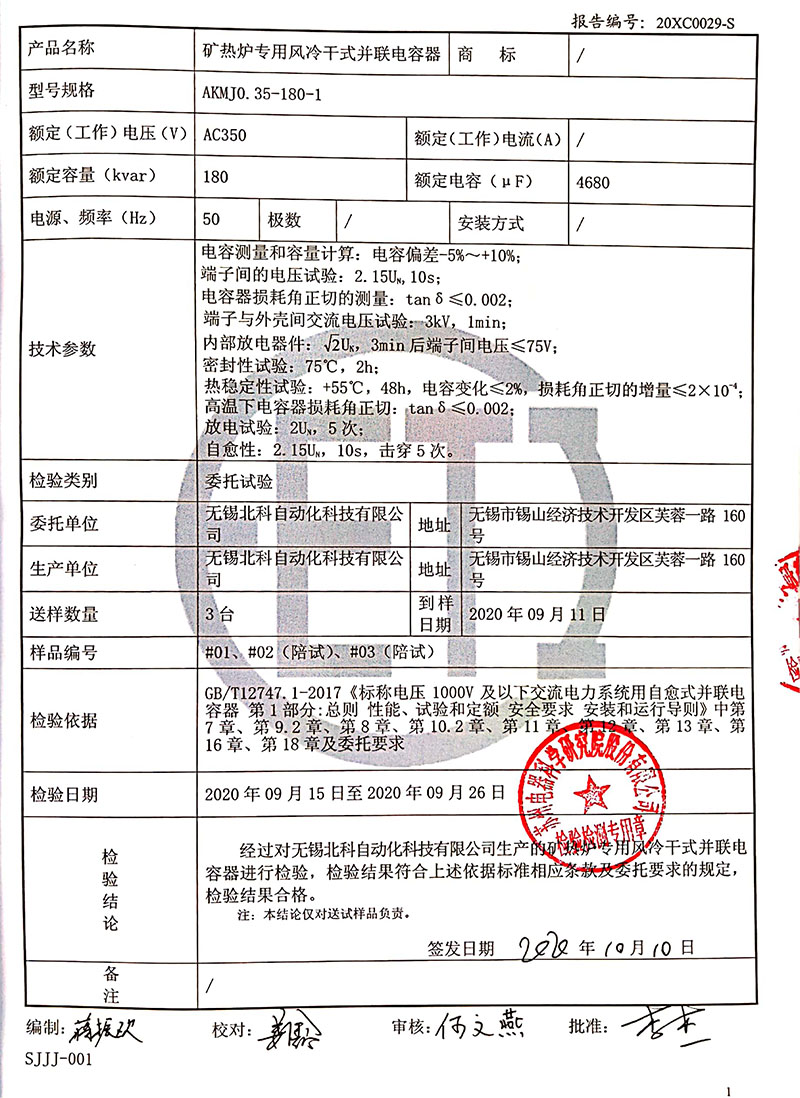

　　报告基本信息

• 　　实验室名称‌：苏州电器科学研究院股份有限公司。

• 　　产品名称‌：矿热炉专用风冷干式并联电容器。

• 　　产品型号‌：AKMJ0.35 - 180 - 1。

• 　　检验类别‌：委托试验。

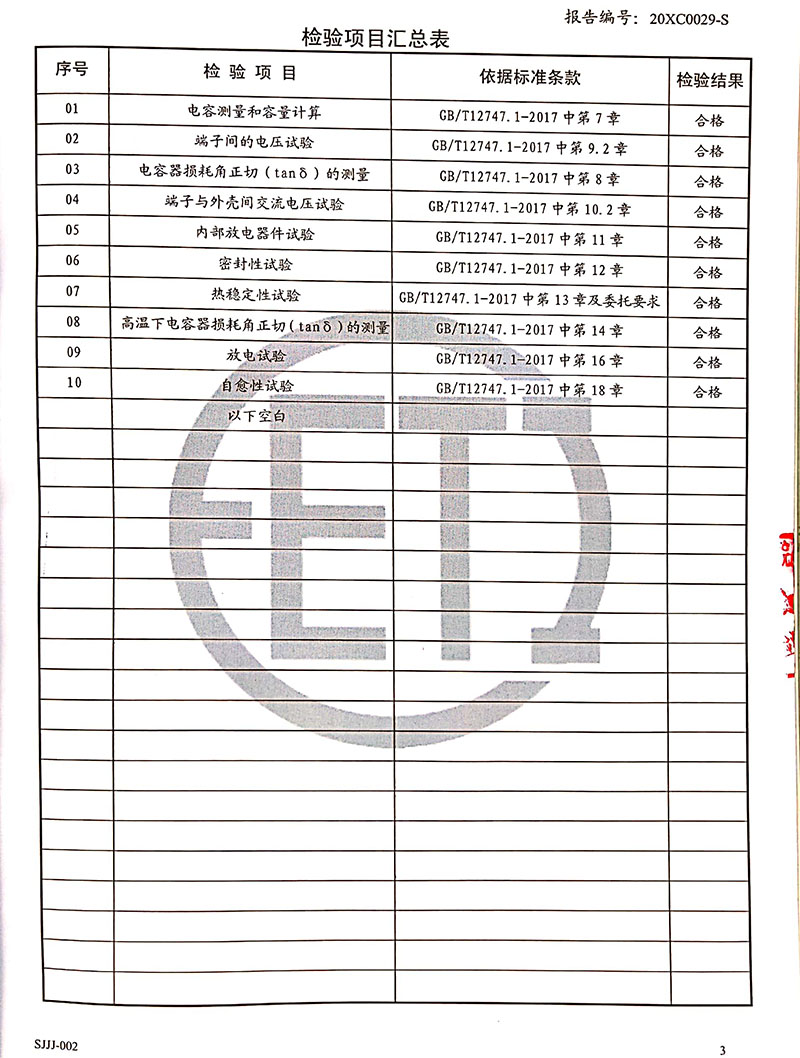

　　检验项目及结果

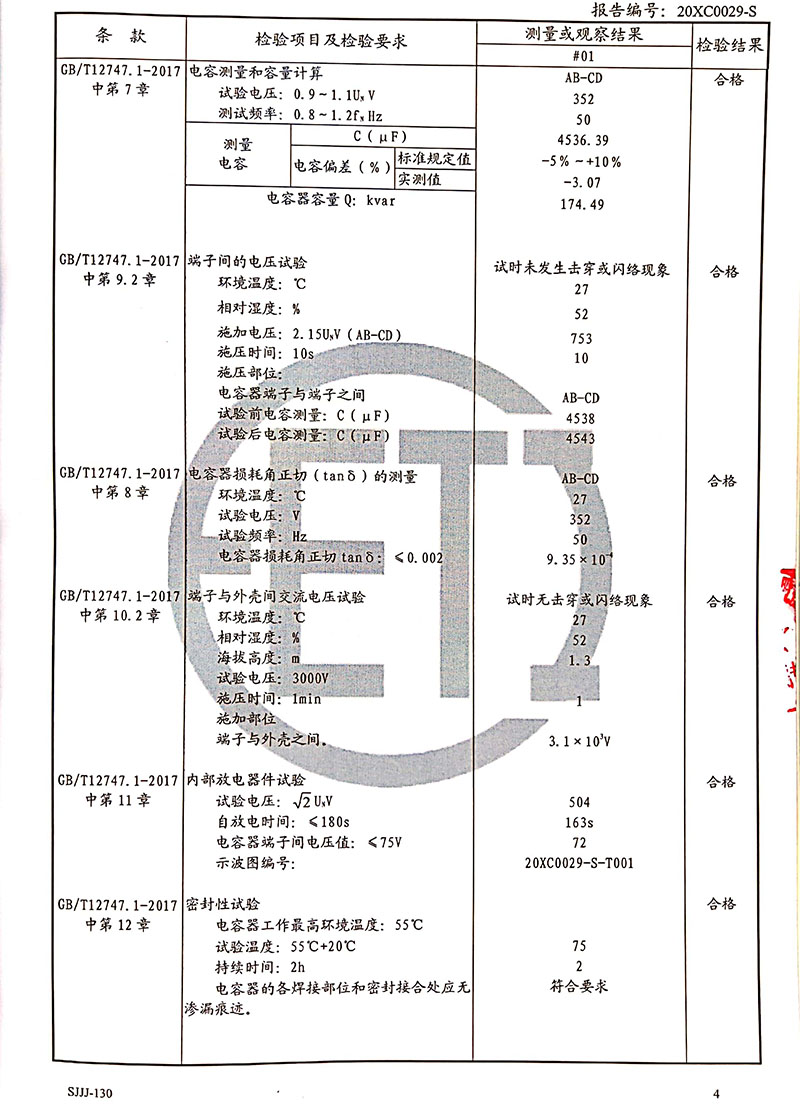

　　1.电容测量和容量计算‌：依据GB/T12747.1 - 2017中第7章，试验电压0.9～1.1Un V，测试频率0.8～1.2fn Hz，电容偏差在-5% - +10%范围内，实测电容值为4536.39μF，容量174.49kvar，检验结果合格。

　　2.端子间的电压试验‌：环境温度27℃，相对湿度52%，施加电压2.15Un(AB - CD)753V，施压时间10s，施压部位为电容器端子与端子之间，试验时未发生击穿或闪络现象，检验结果合格。

　　3.电容器损耗角正切(tanδ)的测量‌：环境温度27℃，试验电压352V，试验频率50Hz，电容器损耗角正切tanδ为9.35×10⁻⁴，小于0.002，检验结果合格。

　　4.端子与外壳间交流电压试验‌：环境温度27℃，相对湿度52%，海拔高度1.3m，试验电压3000V，施压时间1min，施加部位为端子与外壳之间，试验时无击穿或闪络现象，检验结果合格。

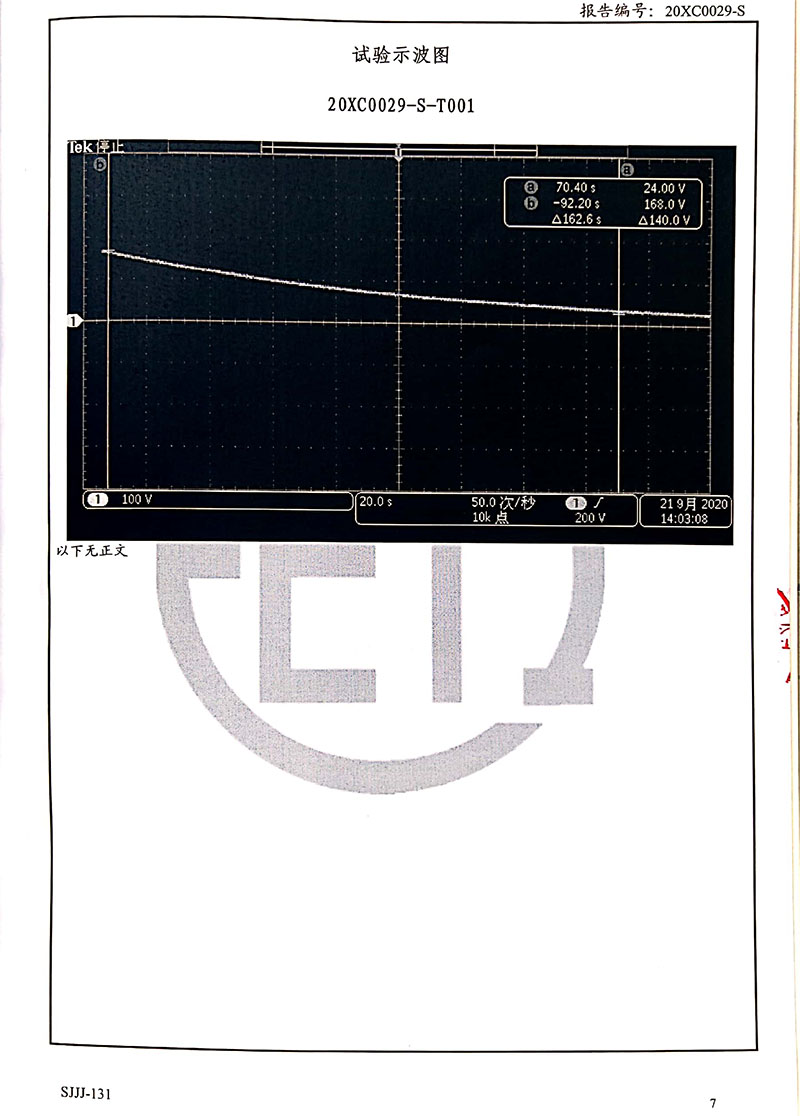

　　5.内部放电器件试验‌：试验电压√2UnV，自放电时间163s小于180s，电容器端子间电压值72V小于等于75V，示波图编号20XC0029 - S - T001，检验结果合格。

　　6.密封性试验‌：电容器工作最高环境温度55℃，试验温度55℃ + 20℃，持续时间2h，电容器的各焊接部位和密封接合处应无渗漏痕迹，测量值为75、2，符合要求，检验结果合格。

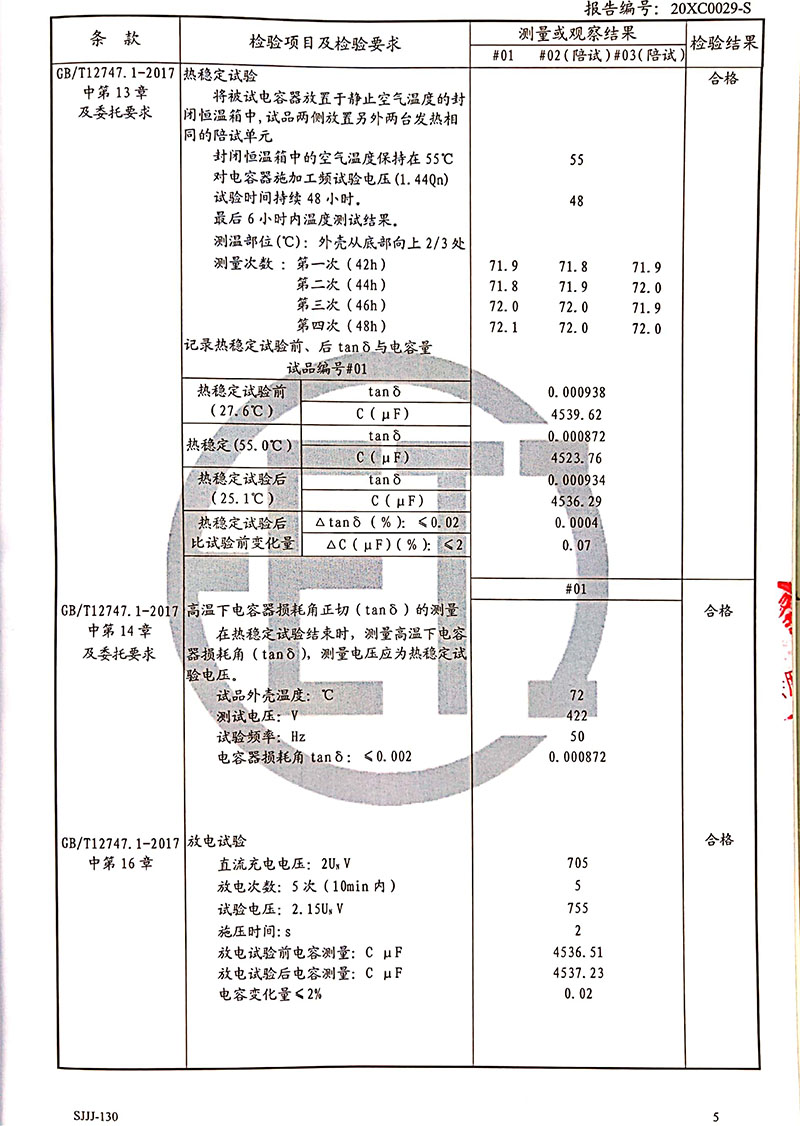

　　7.热稳定性试验‌：将被试电容器放置于静止空气温度的封闭恒温箱中，试品两侧放置另外两台发热相同的陪试单元，封闭恒温箱中的空气温度保持在55℃，对电容器施加工频试验电压(1.44Qn)，试验时间持续48小时。最后6小时内温度测试结果，测温部位(℃)外壳从底部向上2/3处，测量次数分别为42h、44h、46h、48h，温度值分别为71.9、71.8、72.0、72.1等，热稳定试验后比试验前变化量△tanδ(%)小于0.02，△C(μF)(%)小于2，检验结果合格。

　　8.高温下电容器损耗角正切(tanδ)的测量‌：在热稳定试验结束时，测量高温下电容器损耗角(tanδ)，测量电压应为热稳定试验电压。试品外壳温度72℃，测试电压422V，试验频率50Hz，电容器损耗角tanδ为0.000872小于0.002，检验结果合格。

　　9.放电试验‌：直流充电电压2UnV 705V，放电次数5次(10min内)，试验电压2.15UnV，施压时间2s，放电试验前电容测量4536.51μF，放电试验后电容测量4537.23μF，电容变化量0.02小于2%，检验结果合格。

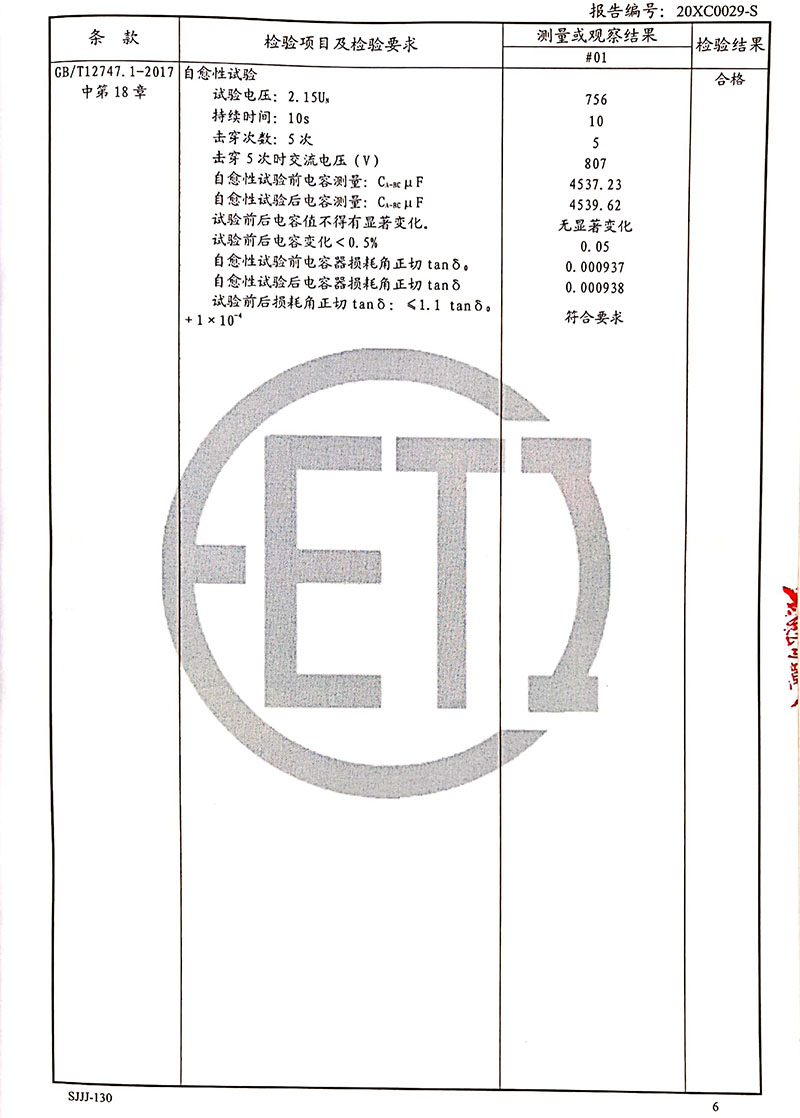

　　10.自愈性试验‌：试验电压2.15Un 756V，持续时间10s，击穿次数5次，击穿5次时交流电压807V，自愈性试验前电容测量4537.23μF，自愈性试验后电容测量4539.62μF，试验前后电容变化小于0.5%，自愈性试验前电容器损耗角正切tanδ为0.000937，自愈性试验后电容器损耗角正切tanδ为0.000938，试验前后损耗角正切tanδ小于1.1tanδ，符合要求，检验结果合格。
