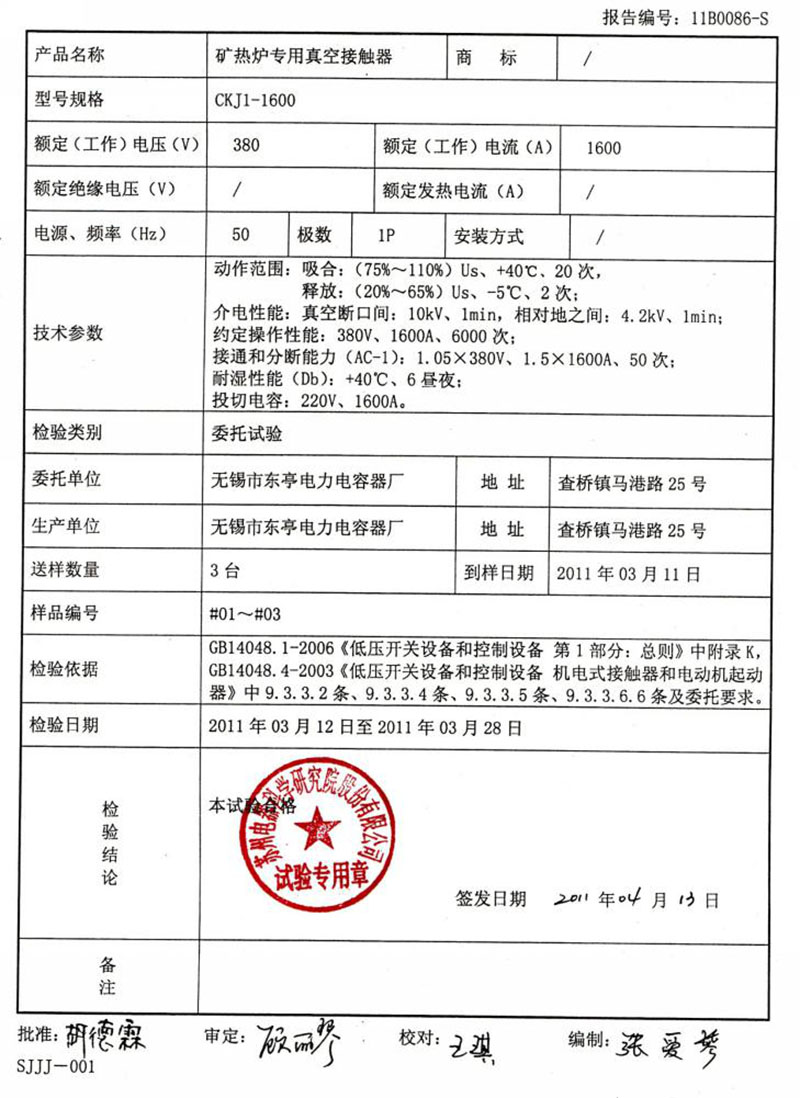

矿热炉专用真空接触器检验报告

　　产品技术参数

• 　　额定参数‌：额定工作电压380V，额定工作电流1600A，电源频率50Hz，极数1P。

• 　　动作范围‌：吸合电压范围为(75% - 110%)Us，在+40℃下进行20次试验;释放电压范围为(20% - 65%)Us，在-5℃下进行2次试验。

• 　　介电性能‌：真空断口间耐压10kV、1min，相对地之间耐压4.2kV、1min。

• 　　约定操作性能‌：380V、1600A下可操作6000次。

• 　　接通和分断能力(AC - 1)‌：能接通和分断1.05×380V、1.5×1600A的电流，共50次。

• 　　耐湿性能‌：在+40℃环境下可耐受6昼夜。

• 　　投切电容‌：可在220V电压下投切1600A的电容电流。

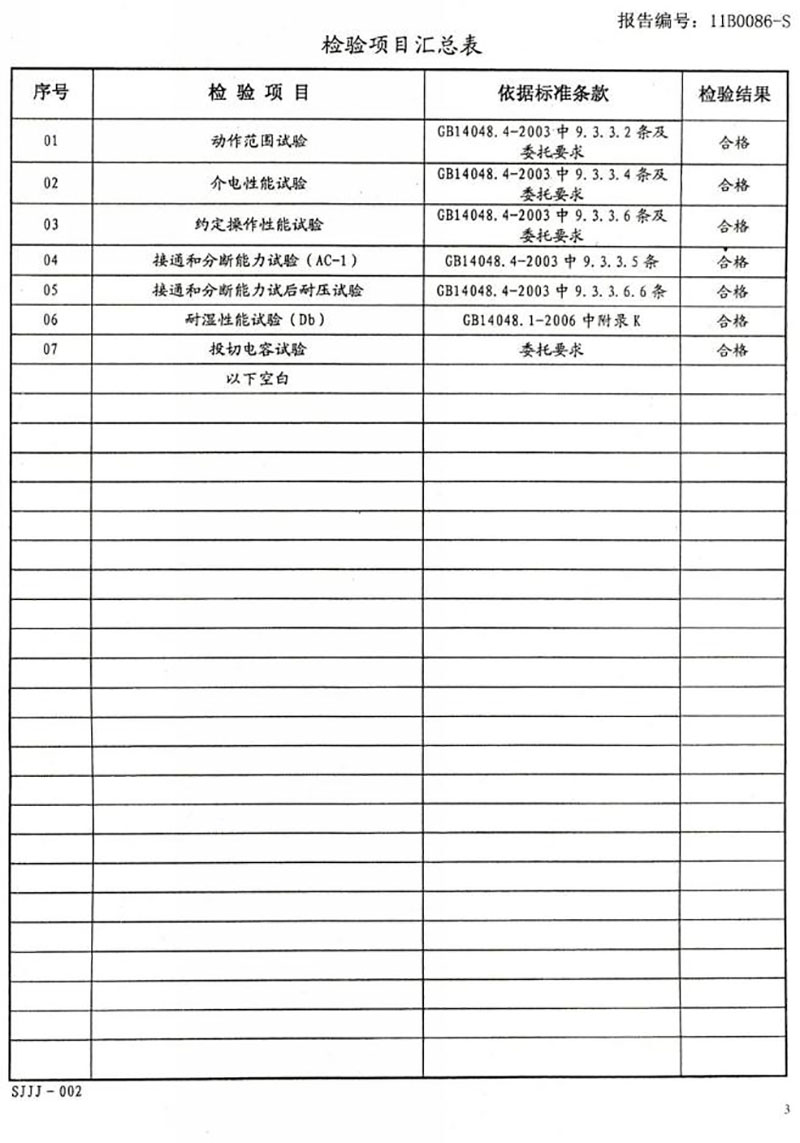

　　检验项目及结果

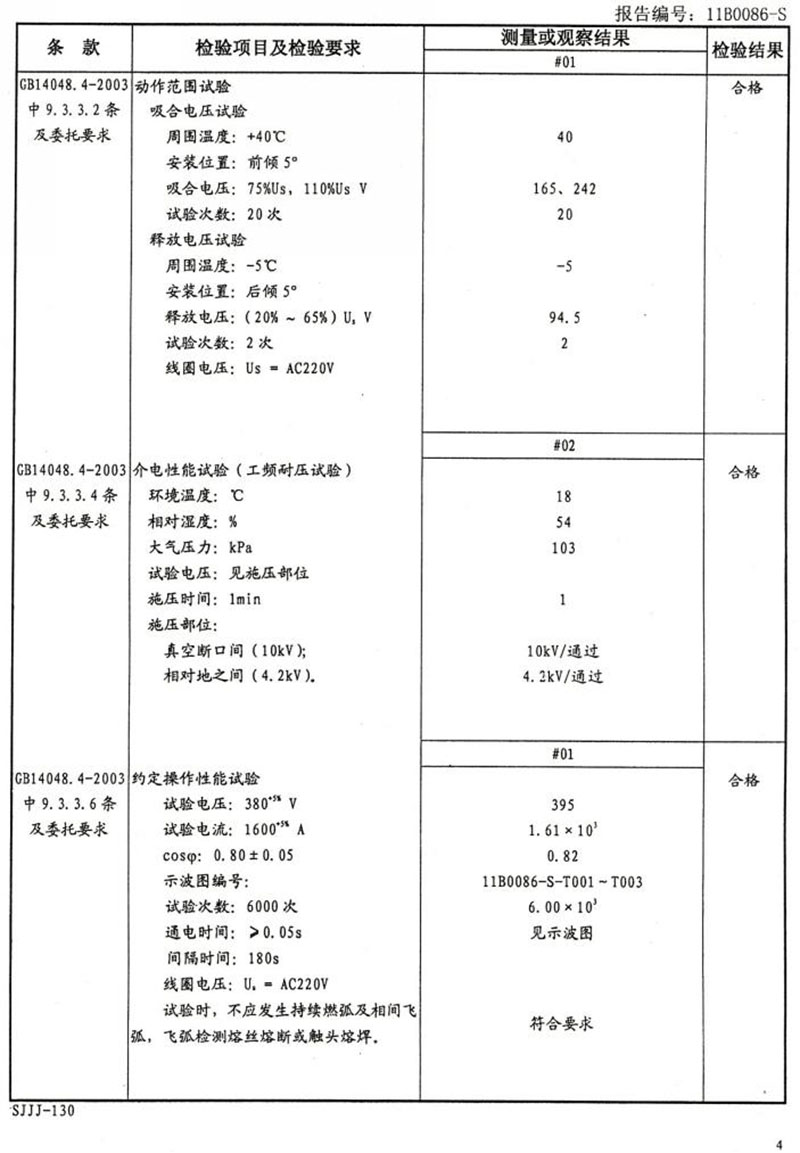

1. 　　动作范围试验‌：在周围温度+40℃、安装位置前倾5°时，吸合电压为75%Us和110%Us下各进行20次试验;在周围温度-5℃、安装位置后倾5°时，释放电压在(20% - 65%)Uₛ范围内进行2次试验，线圈电压Us = AC220V，检验结果为合格。

2. 　　介电性能试验(工频耐压试验)‌：环境温度18℃、相对湿度54%、大气压力103kPa条件下，在真空断口间施加10kV电压1min，相对地之间施加4.2kV电压1min，均通过试验。

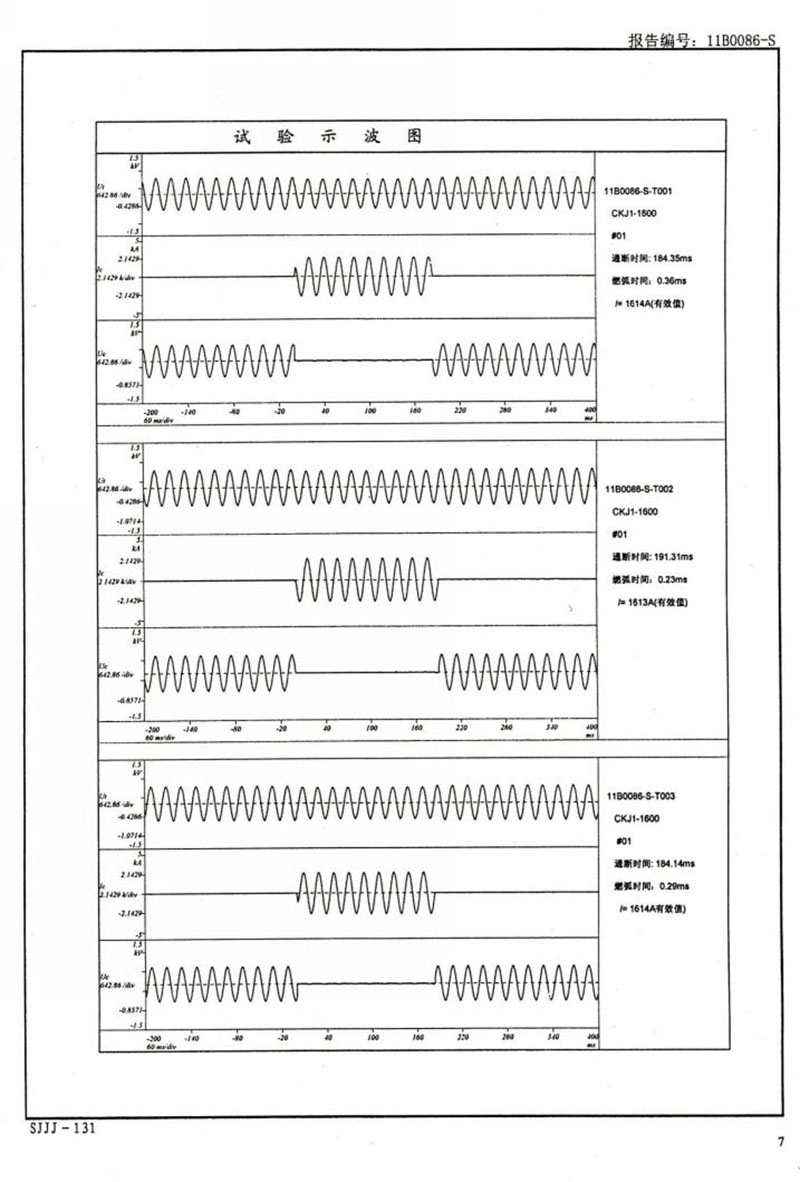

3. 　　约定操作性能试验‌：试验电压380V、试验电流1600A、功率因数0.80±0.05，进行6000次试验，通电时间>0.05s，间隔时间180s，线圈电压Us = AC220V，试验时未发生持续燃弧及相间飞弧，飞弧检测熔丝未熔断且触头未熔焊，符合要求。

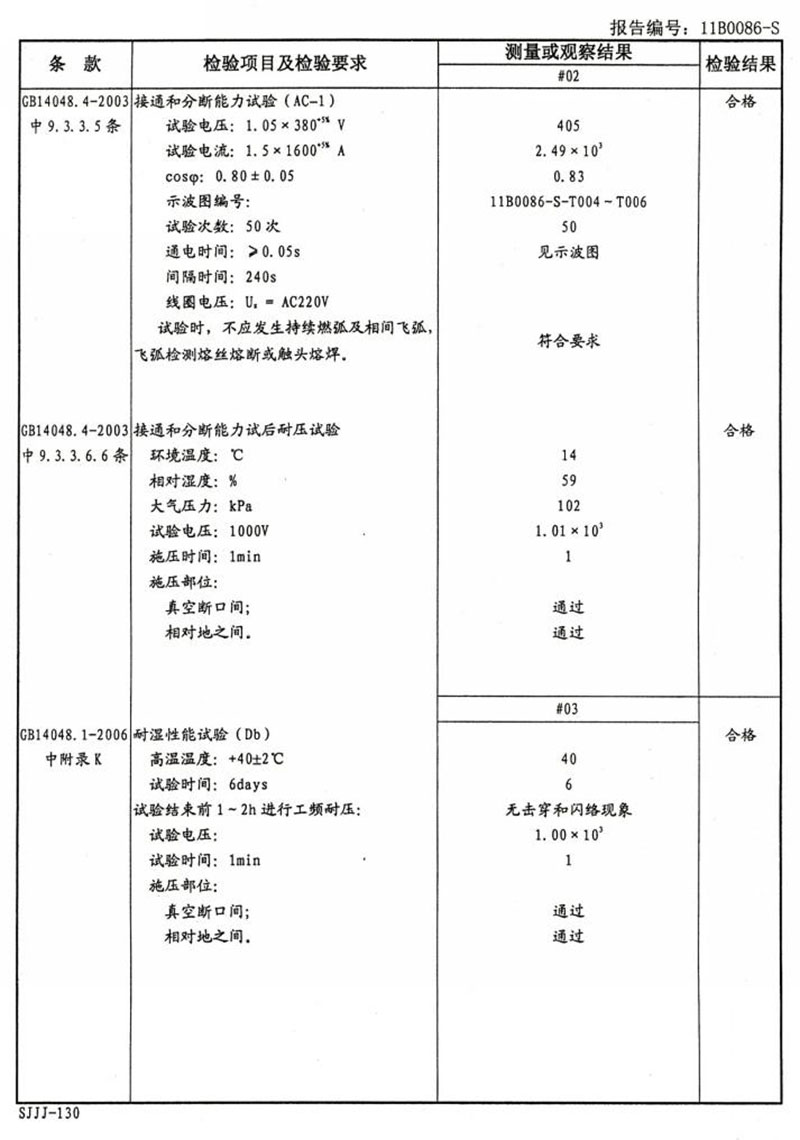

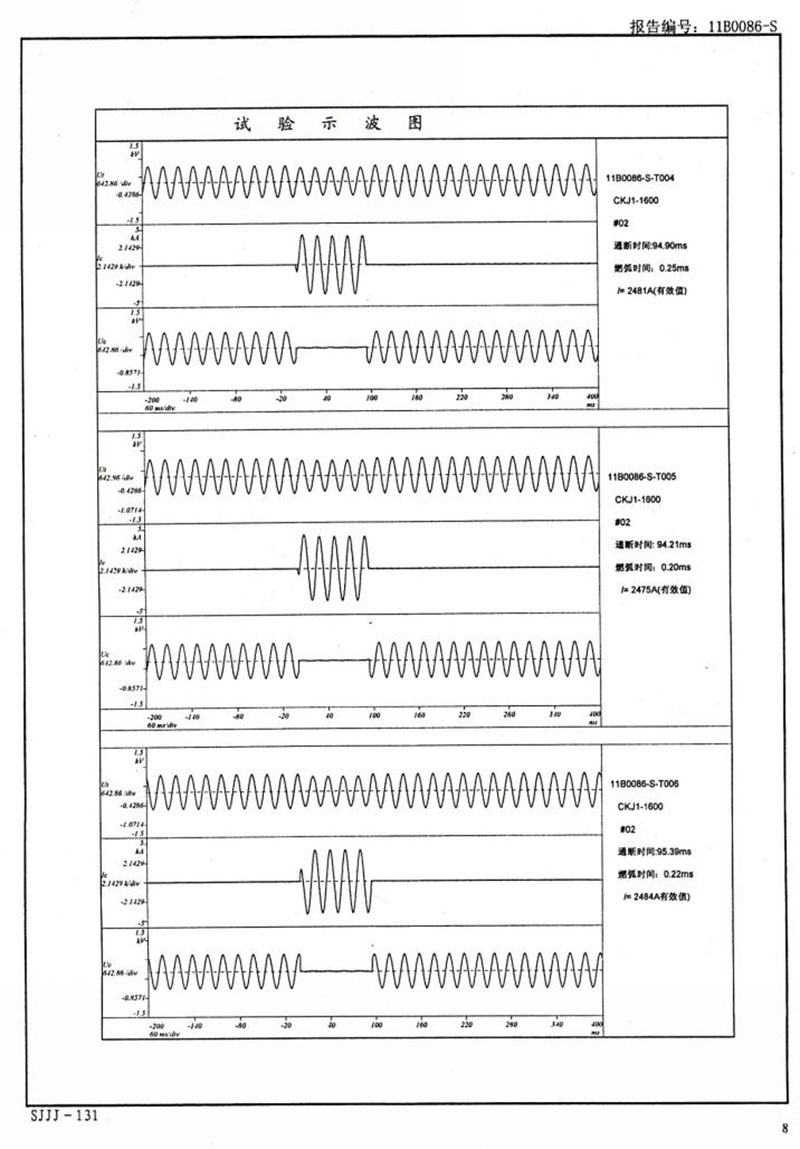

4. 　　接通和分断能力试验(AC - 1)‌：试验电压1.05×380V、试验电流1.5×1600A、功率因数0.80±0.05，进行50次试验，通电时间>0.05s，间隔时间240s，线圈电压Us = AC220V，未发生持续燃弧及相间飞弧等情况，符合要求。

5. 　　接通和分断能力试后耐压试验‌：环境温度14℃、相对湿度59%、大气压力102kPa，施加1000V试验电压1min，施压部位为真空断口间和相对地之间，均通过。

6. 　　耐湿性能试验(Db)‌：高温温度+40±2℃，试验时间6天，试验结束前1 - 2h进行工频耐压试验，施加1000V试验电压1min，施压部位为真空断口间和相对地之间，无击穿和闪络现象，通过试验。

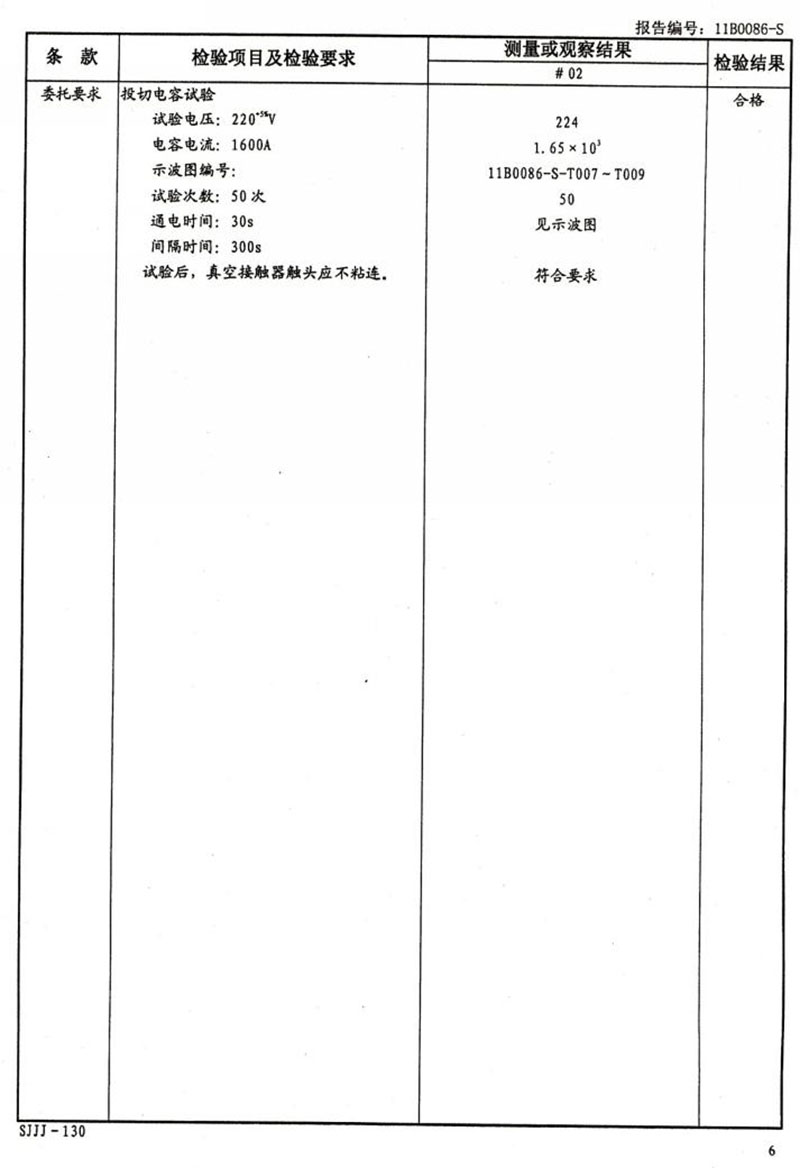

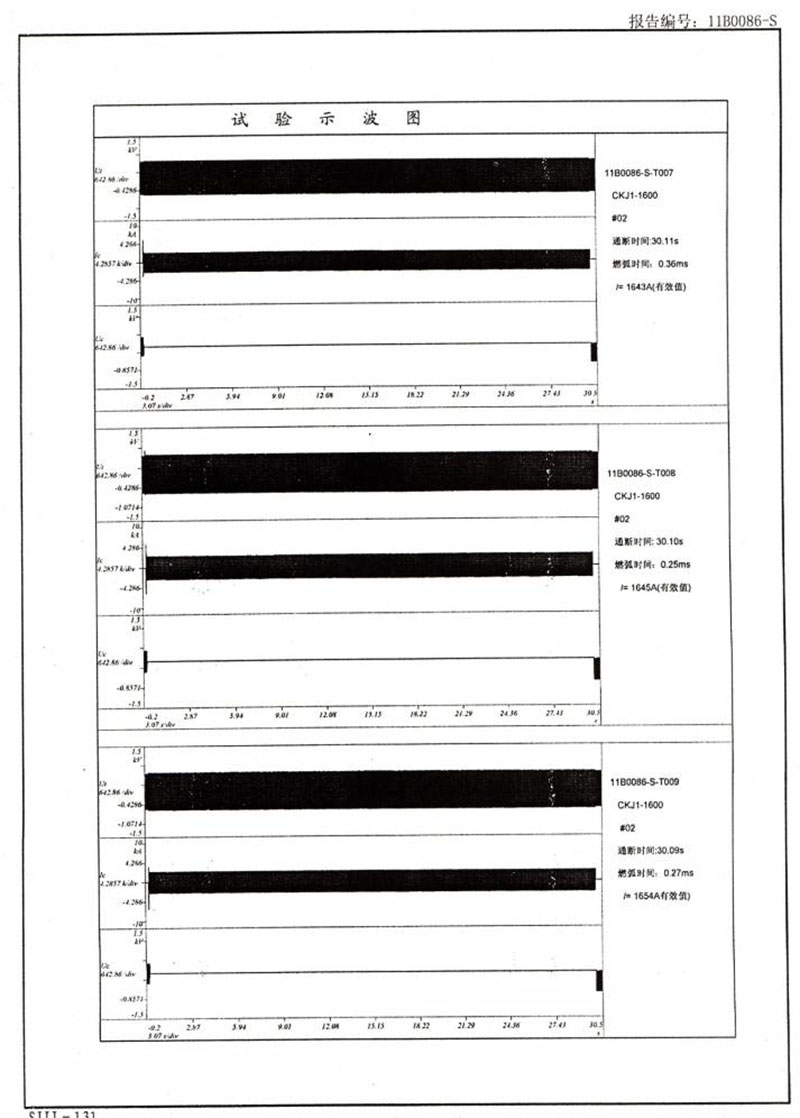

7. 　　投切电容试验‌：试验电压220V、电容电流1600A，进行50次试验，通电时间30s，间隔时间300s，试验后真空接触器触头不粘连，符合要求。

　　其他信息

　　检验依据‌：GB14048.1 - 2006《低压开关设备和控制设备 第1部分：总则》中附录K，GB14048.4 - 2003《低压开关设备和控制设备 机电式接触器和电动机起动器》相关条款及委托要求。

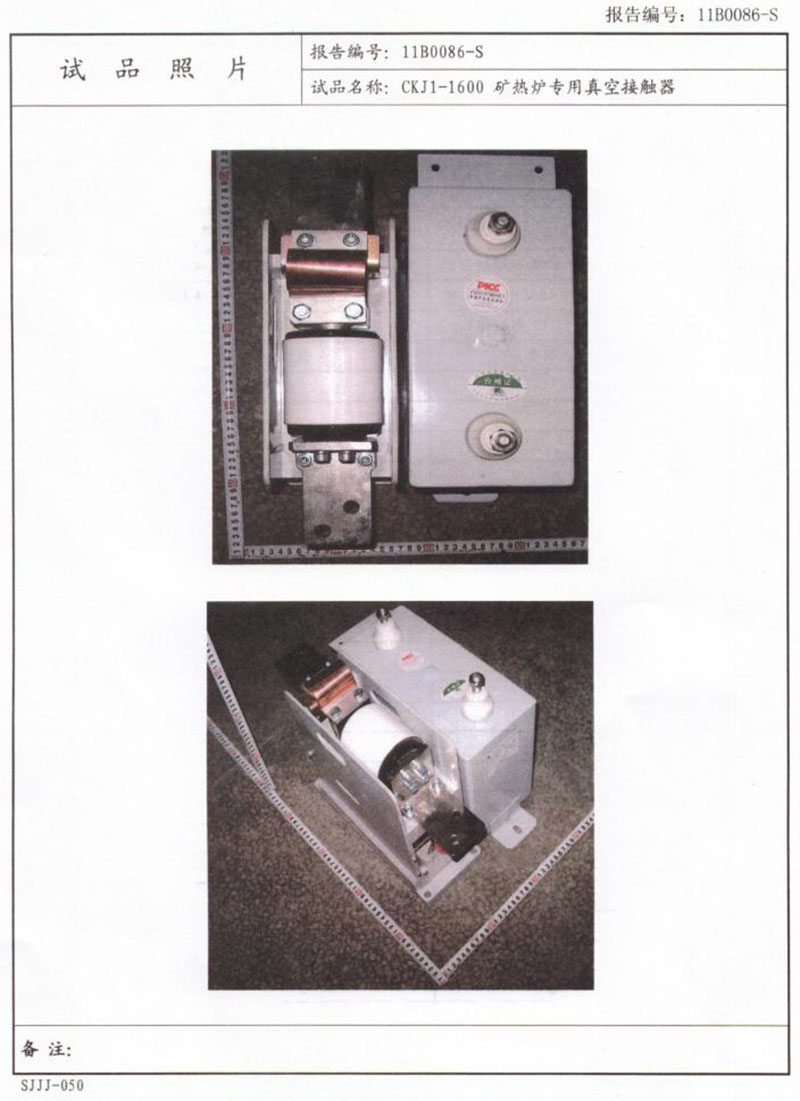

　　样品信息‌：送样数量3台，到样日期2011年03月11日，样品编号#01 - #03。

　　检验日期‌：2011年03月12日至2011年03月28日。

　　检验结论‌：本试验合格，报告签发日期为2011年04月13日。

　　总体而言，该矿热炉专用真空接触器经过多项严格试验，各项性能指标均达到相关标准及委托要求，检验结论为合格。
